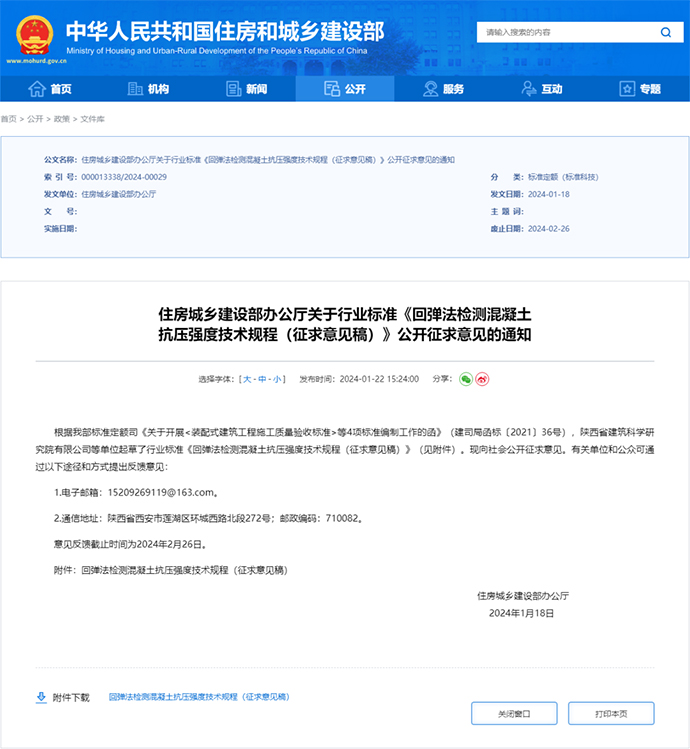

日前，住建部發布了最新版JGJ/T23《回彈法檢測混凝土抗壓強度技術規程》征求意見稿，修訂后的主要變化有15處，部分條文變動較大：回彈測區面積由0.04㎡變?yōu)?.09㎡；回彈測區測點數量由16個變?yōu)?2個……
住建部回彈法新規
回彈法新規變動
1. 本次修訂增加了H550回彈儀的相關要求，解決了普通混凝土儀不能檢測高強混凝土的困境；增加了M225型回彈儀在質量為1.05Kg鋼砧上的率定要求。
本規程應采用M225型回彈儀或H550型回彈儀。
2. 回彈儀彈擊超過6000次進行保養（原規范2000次）。
當回彈儀存在下列情況之一時，應進行保養：
1 回彈儀彈擊超過6000次；
2 率定值不合格；
3 對檢測值有懷疑。
3. 測區面積修改為0.09㎡（原規范0.04㎡）。
混凝土強度按單個構件檢測時，應符合下列規定：
測區的面積不宜大于0.09㎡。
4. 明確了按照批量檢測時，不得少于《混凝土結構現場檢測技術標準》GB/T 50784規定的最小抽檢數量。
混凝土強度按批量檢測時，應符合下列規定：
1 混凝土生產工藝、強度等級相同，原材料、配合比、養護條件基本一致且齡期相近的同類構件可以組成一個檢驗批。
2 受檢構件應隨機抽取，抽檢數量不宜少于同批構件總數的30%且不宜少于10件。當檢驗批中抽檢構件數量大于30個時可適當調整，但不得少于《混凝土結構現場檢測技術標準》GB/T 50784規定的最小抽檢數量。
5. 原規范規定“取芯修正應取6個公稱直徑宜為100mm的芯樣”，本次修訂增加了“直徑小于100的小直徑芯樣數量不應少于9個”的規定。
當檢測條件與專用測強曲線、地區測強曲線及本規程第6.2.1條的適用條件均有較大差異時，或?qū)貜棛z測結果有懷疑時，可在構件上采用鉆取芯樣或同條件試塊對測區混凝土強度換算值進行修正。同一檢驗批混凝土強度修正時，直徑100mm芯樣試件的數量不應少于6個，小直徑芯樣試件的數量不應少于9個，高徑比宜為1。芯樣位置應具有代表性且在測區內鉆取，每個芯樣只加工一個試件。同條件試塊修正時，試塊數量不應少于6個，試塊邊長應為150mm。
6. 對回彈儀適用范圍進行了規定：“M225型回彈儀用于檢測強度等級C10~C60的混凝土構件，H550型回彈儀用于檢測強度等級C60~C80的混凝土構件”。
M225型回彈儀用于檢測強度等級C10~C60的混凝土構件，H550型回彈儀用于檢測強度等級C60~C80的混凝土構件。
7. 每測區讀數修改為12個（原規范16個）。

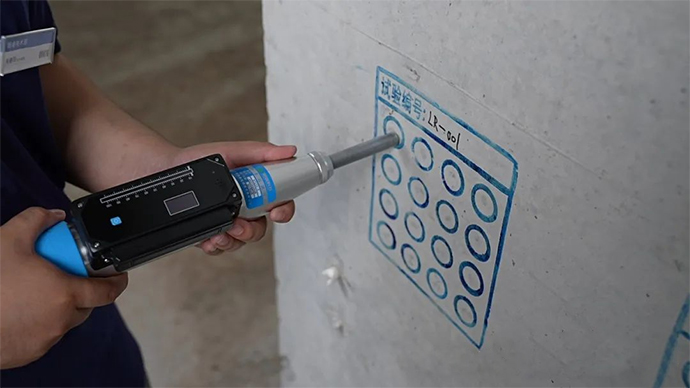

每一測區應讀取12個回彈值，每一測點的回彈值讀數應精確至1。測點宜在測區范圍內均勻分布，相鄰兩測點的凈距離不宜小于20mm；測點距外露鋼筋、預埋件的距離不宜小于30mm；測點不應在氣孔或外露石子上，同一測點應只彈擊一次。
8. 對碳化深度平均值的計算進行了細化，并明確當＞6.0mm時，取=6.0mm。
構件所有測區的平均碳化深度值，當d_m＞6.0mm時，取d_m=6.0mm，精確至0.5mm。

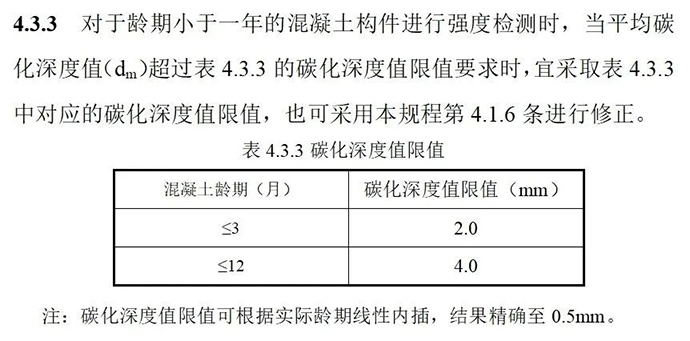

9. 對齡期小于一年的構件進行強度檢測時，當碳化深度值超過表4.3.3的限值要求時，宜采取表中對應的碳化深度值限值。
10. 新規范對檢測面的選擇進行了細化和明確，規定了非泵送混凝土構件檢測面的選擇順序，并明確了現澆板類泵送混凝土應選擇混凝土的澆筑底面。
非泵送混凝土構件強度檢測時，檢測面應按照水平側面、非水平側面、非水平非側面的順序選擇。4.4.2 泵送混凝土構件強度檢測時，檢測面應按下列情況選擇：
1 現澆板類構件，應選擇混凝土的澆筑底面；
2 非現澆板類構件，應選擇混凝土的澆筑側面。
11. 新規范修訂了測區回彈測點數量及計算方式，由原來的每個測區16個回彈值修改為“12個回彈值，剔除1個最大值和1個最小值”。
計算測區平均回彈值時，應從該測區的12個回彈值中剔除1個最大值和1個最小值。
12. 統一測強曲線抗壓強度檢測范圍由（10.0～60.0）MPa 修改為（10.0～80.0）MPa。
使用統一測強曲線的混凝土應符合下列條件：
抗壓強度為：（10.0～80.0）MPa。
13. 統一測強曲線齡期由（14～1000）d修改為（14～1800）d。
使用統一測強曲線的混凝土應符合下列條件：
自然養護且齡期為：（14～1800）d。
14. 原規范的泵送混凝土測區換算表修訂為：泵送混凝土底面向上測區強度換算表和泵送混凝土側面水平測區強度換算表。
符合第6.2.1條規定，抗壓強度在（10~80）MPa的泵送混凝土，測區強度應按下列要求進行強度換算。
1 抗壓強度在（10~60）MPa的現澆板類泵送混凝土構件，測區強度可按本規程附錄D的規定進行強度換算。
2 抗壓強度在（10~60）MPa的非現澆板類泵送混凝土構件，測區強度可按本規程附錄E的規定進行強度換算。
3 抗壓強度在（60~80）MPa的非現澆板類泵送混凝土構件，測區強度可按本規程附錄F的規定進行強度換算。

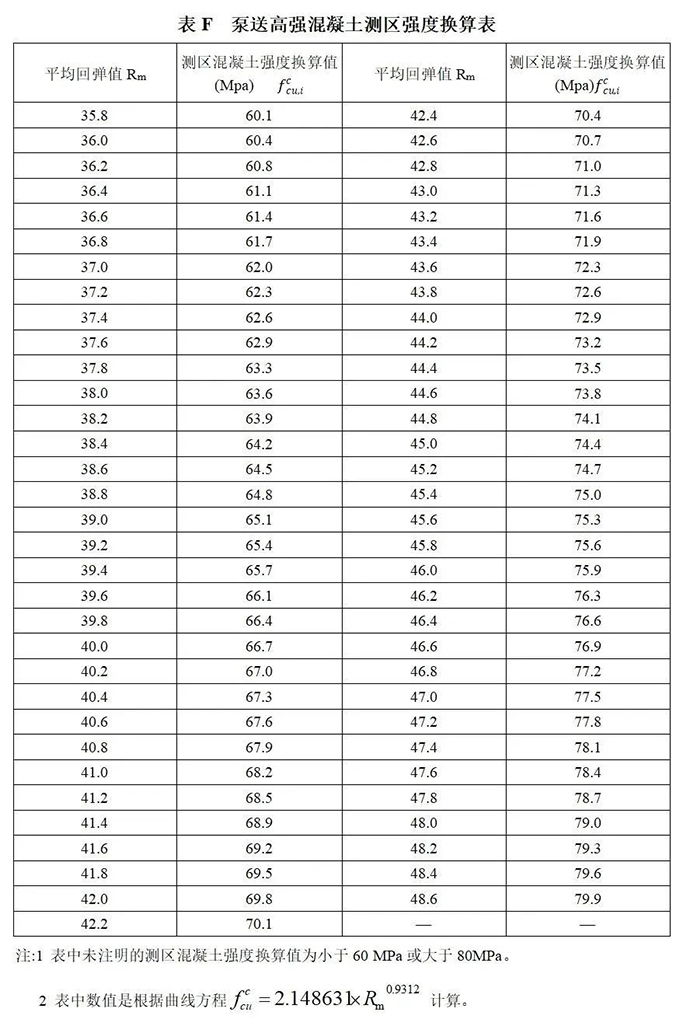

15. 增加了“泵送高強混凝土測區強度換算表”。
|
